コマツPC40MR-2　ブームシリンダー動作不良修理

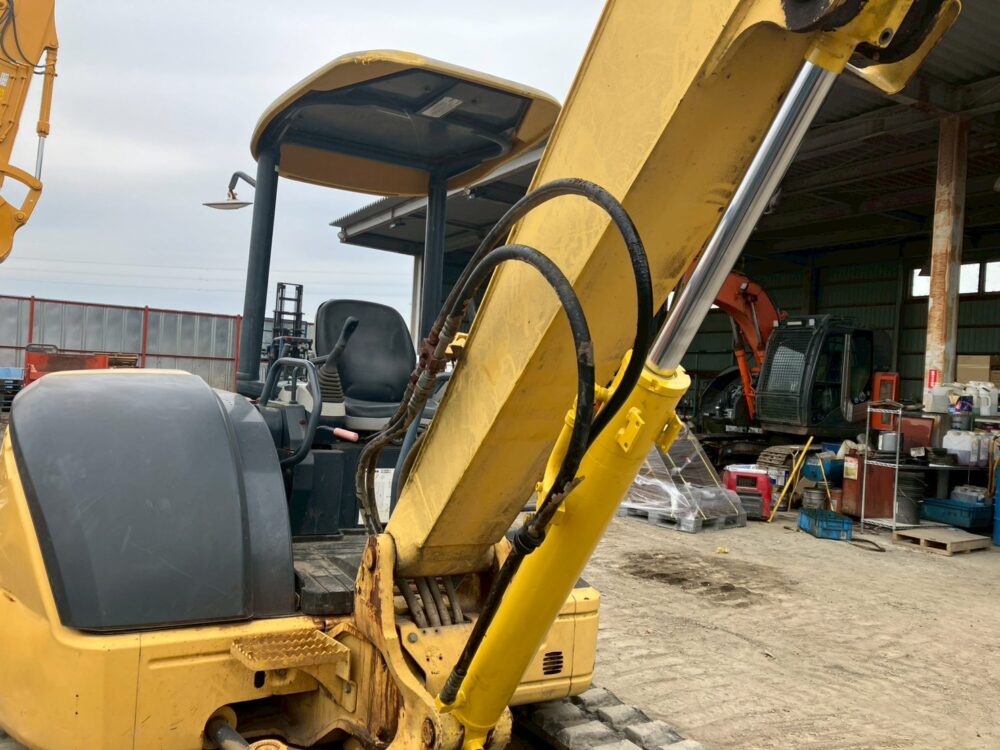

before

after

ご依頼背景

こんにちは、彩重機エンジニアリングです。

今回は、コマツのパワーショベル・PC40MR-2のブームシリンダーの修理の様子をお届けします。「作業装置が突然動かなくなってしまった。」とのことで、弊社にご連絡いただきました。

弊社ヤードにお持ち込みいただき、まずは作業機の点検を行いました。すると、ブームが動かないことが発覚。どうやら原因はブームシリンダーのようです。早速修理していきます。

今回は油漏れしていたわけではないので、発見が遅くなってしまったようです。見た目ではわからなくても、作業をしていて違和感があるようでしたら、早めの点検をおすすめいたします。再生品と交換となると、オーバーホール（シール交換）の何倍も費用がかかってしまう場合がありますので、ご注意ください。

出張修理も対応しております。お電話やLINEで、まずはお気軽にご相談ください。

まずはブームシリンダーを落として、点検しやすいようにします。

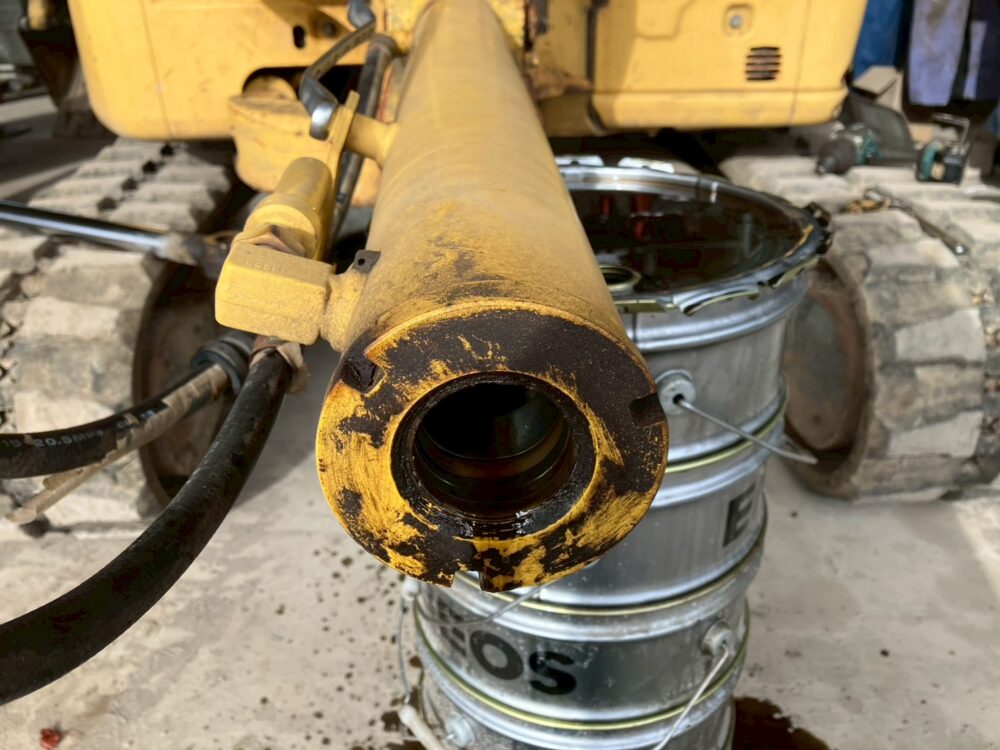

ヘッドキャップを回していないのに、ロッドが抜けてしまいました。ピストンがついているため、通常ではありえないです。

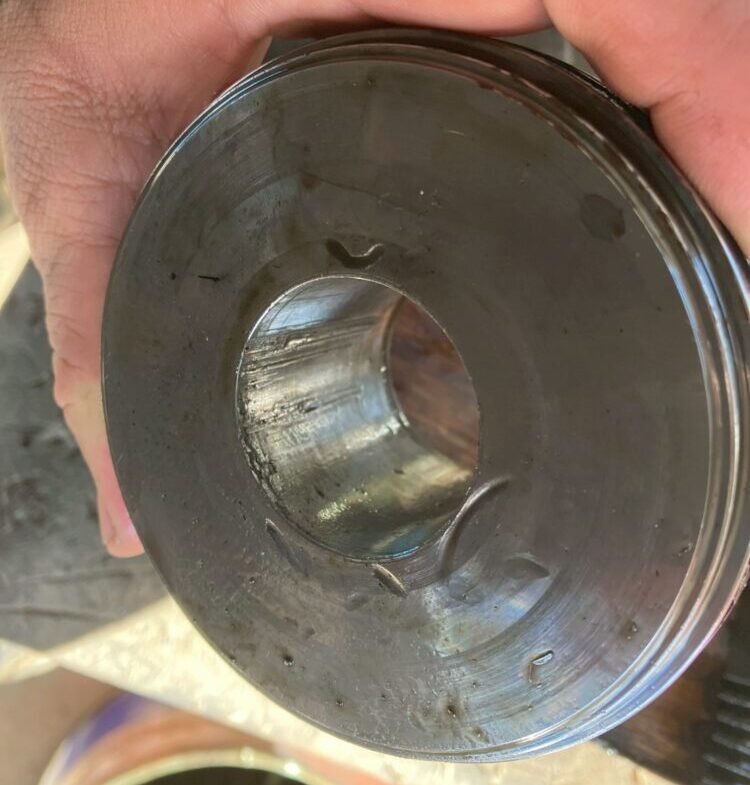

内部でピストンナットが緩んでしまっており、ピストンが抜けてしまっていました。

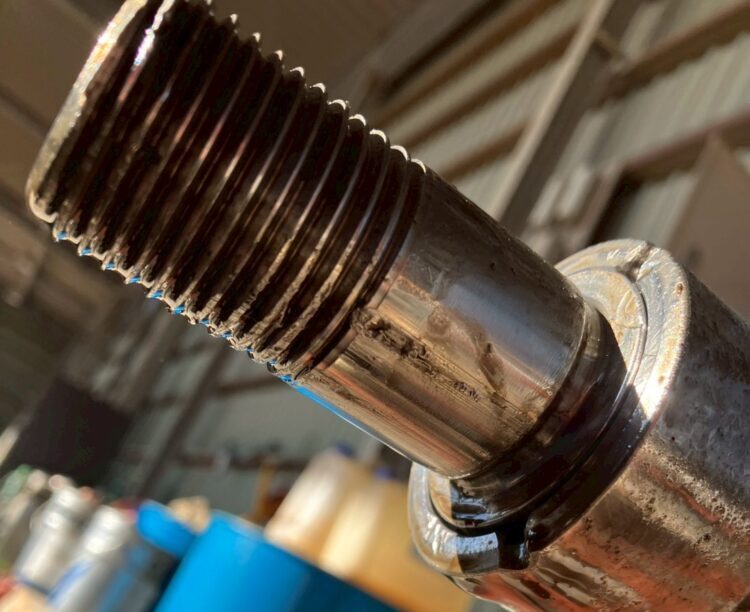

ピストンナットが取れたまま使用していたため、ピストン・チューブ・ロッドはキズだらけです。これでは使い物にならないため、再メッキ加工・オーバーホール済みの再生品と交換していきます。

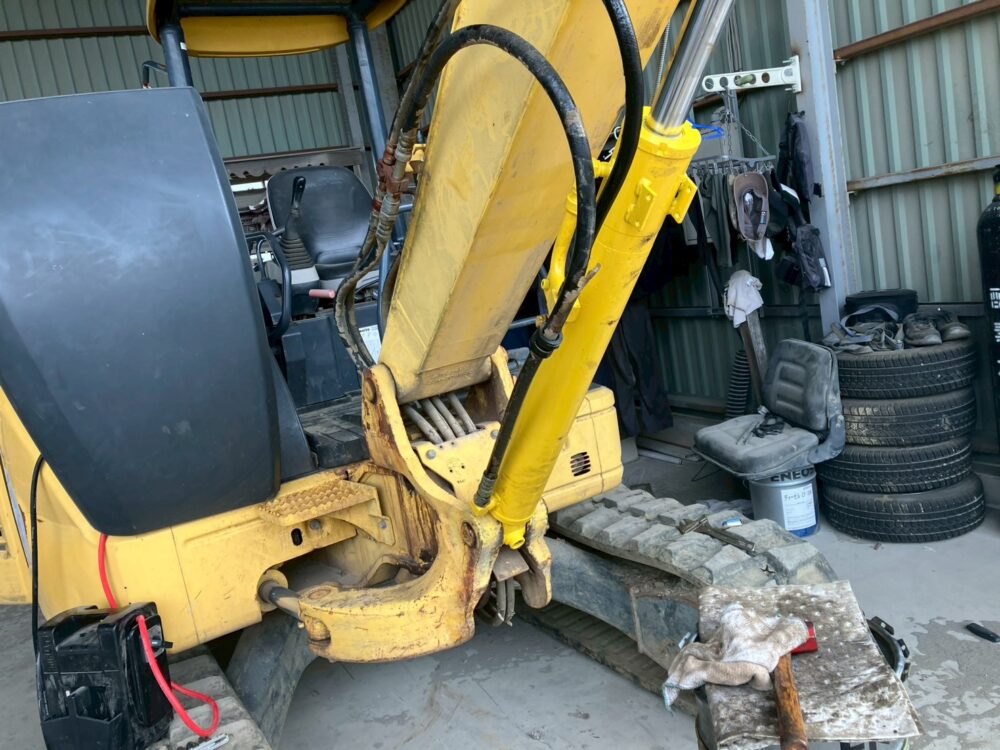

再生品のブームシリンダーを取り付けました。

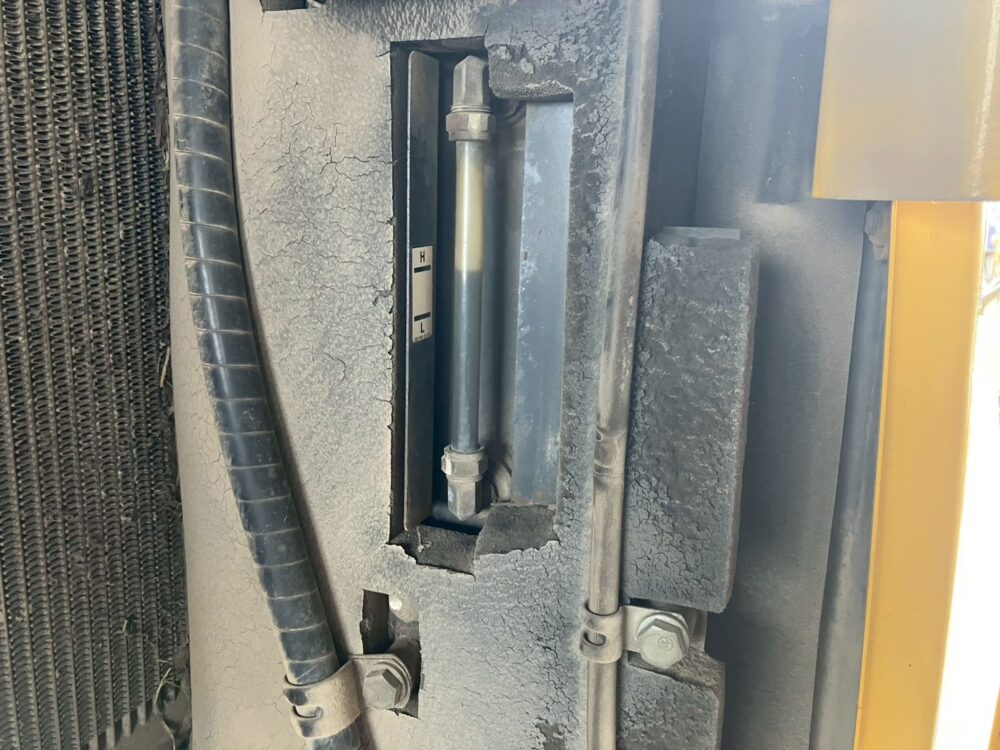

抜けてしまった分の作動油を補充し、動作確認を行なったら作業完了です。
